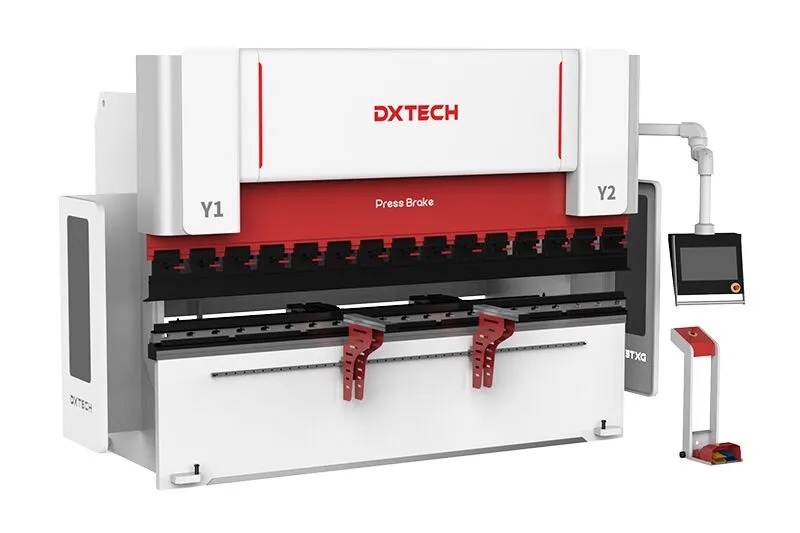

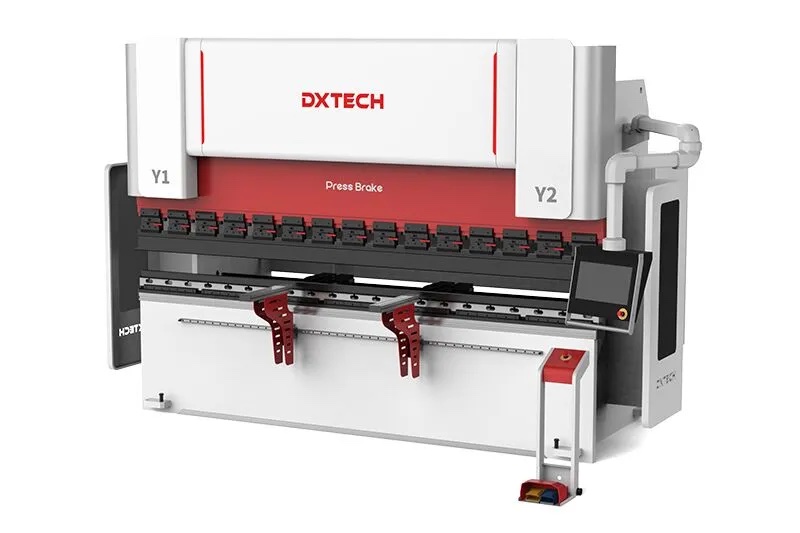

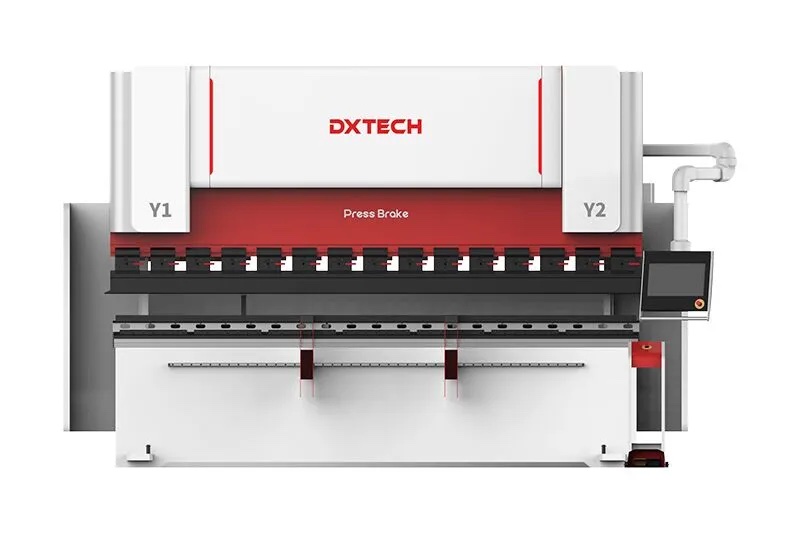

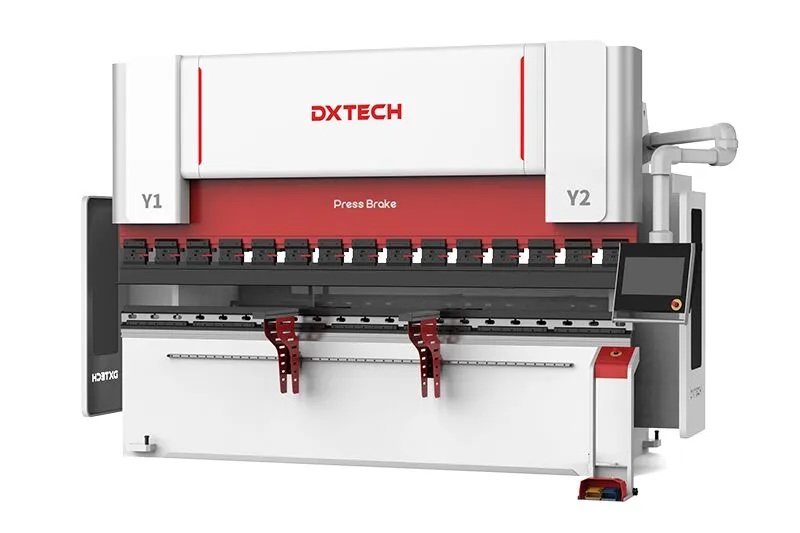

DX-PB-125T/2500 Elektroservo CNC plekipainutuspink

Elektrohüdrauliline servo CNC plekipainutuspink on peamiselt mõeldud erinevate metallmaterjalide painutamiseks. Kasutajad saavad kasutada erinevaid vorme, et painutada lehtmaterjali mitmesugusteks detailideks. Masin on varustatud DE-15 CNC juhtsüsteemiga, kasutab täisterasest keevitatud konstruktsiooni ning vibratsioonvanandustehnoloogiat sisepingete kõrvaldamiseks, mis tagab suure tugevuse ja hea jäikuse.

Hüdraulilise ajami kasutamine võimaldab sujuvat tööd ja lihtsat käsitsemist, säilitades kogu painutuspikkuses suure geomeetrilise täpsuse. See sobib lennunduse, laevaehituse, autotööstuse, elektroonika, ehituse, sisekujunduse ja muude tööstusharude jaoks, samuti valgustuspostide tootmiseks.

Elektrohüdraulilise servo CNC plekipainutuspingi peamised omadused

  1. Masina kere kasutab terviklikku keevitus- ja töötlemisstruktuuri, mis tagab masina töökindluse ja kogu masina täpsuse.
  2. Mõlemale küljele paigaldatud peatsilindrid kasutavad suletud juhtesüsteemi, mis koosneb Saksamaa elektro-hüdraulilistest servoklappidest ja imporditud joonjoonlauadest. See lahendus ületab traditsioonilise mehaanilise löögijuhtimise, tagades suure painutustäpsuse ja korduvtäpsuse liuguri asendile.
  3. Kõik hiljem paigaldatud funktsionaalsed osad on imporditud, tagades peatustäpsuse. Vastavalt kliendi soovile saab masinat varustada ka funktsionaalsemate mitmeteljeliste takistussüsteemidega.
  4. Kasutatakse Saksamaa Alpha ettevõtte DE-15 CNC-süsteemi, mis vähendab torustike paigaldust ja tagab tööpingi stabiilsuse ja esteetilise välimuse.
  5. Kere mõlemale küljele on paigaldatud C-kujulised plaadid koos kõrgtäpsete joonjoonlaudadega, mis väldib kere deformatsiooni mõju painutustäpsusele tööprotsessi ajal.

Elektrohüdraulilise servo CNC plekipainutuspingi tippkonfiguratsioon

Saksa Alpha DE-15 CNC-süsteem

  1. Toetab nurga- ja sügavusprogrammeerimise vahetust
  2. Toetab vormide ja toodete andmebaaside seadistamist
  3. Ümberlülituspunkti asukohta saab vabalt määrata
  4. Toetab automaatset suure raadiusega painutusprogrammi genereerimist
  5. Toetab automaatset painutust, võimaldades mehitamata juhtimist kuni 25 tööetapi ulatuses

Vormide kinnitussüsteem

  1. Painutusvorm on valmistatud 42CrMov materjalist ja on täielikult karastatud
  2. Standardne kahekordse V-kujuline alumine vorm sisaldab erinevate mõõtude ja kujuga soone, mis lihtsustab vahetust ja sobib tavaliste plaatide painutamiseks
  3. Kasutab tugevdatud malmi ja ainulaadset sisemist summutuskonstruktsiooni, mis vähendab müra

Elektrilised komponendid

  1. Masin on varustatud Estoni originaalse isekohanduva elektrikarbi komplektiga, millel on tugev häirekindlus ja stabiilne elektriline töökindlus
  2. Võrreldes traditsioonilise astmelise mootoriga parandab servomootor täpsust ±0,01 mm-ni, vähendab müra 25 detsibellini, energiatarvet 60%, hüdroõli vajadust 70% võrra ja suurendab tõhusust 30%

Automaatne kompensatsioonisüsteem

Kompenseerimisväärtus arvutatakse kogu taldriku ja töölauda deformatsiooni alusel, mis võimaldab voodiraami deformatsioonikõveral joonduda kompensatsioonikõveraga. See tagab toote parima sirgjoonelisuse ja nurga täpsuse.

Elektrohüdraulilise servo CNC plekipainutuspingi tehnilised põhiparameetrid

Mudel 125T/2500
CNC süsteem DE-15
Nimivõimsus 1250kN
Juhteteljede arv 4+1 (Y1, Y2, X, R +V)
Laua pikkus 2500mm
Sammastikuvaheline kaugus 2080mm
Kaela sügavus 400mm
Silindri käik 200mm
Avamiskõrgus 480mm
Õlipump 20F
Põhimootori võimsus 7.5KW

Elektrohüdraulilise servo CNC plekipainutuspingi rakendusvaldkonnad

Masin sobib praktiliselt kõikidele tööstusharudele, sealhulgas lennundus, laevaehitus, raudteed, maanteed, kaevandamine, metallurgia, autotööstus, kodumasinad, ehitusmasinad, inseneriseadmed ja elektritööstus.

Töötingimused ja kasutuskeskkond

Masin sobib igasse materjalitöötlustöökotta ning tingimused on järgmised:

  1. Toitepinge: kolmefaasiline 380V AC ±10%
    Sagedus: 50Hz ±1Hz
  2. Töötemperatuur: -20℃ kuni +50℃
    Niiskus: 20–85% (kondensatsioonita)
    Kõrgus merepinnast: <1000m
  3. Kaitsetase: elektrijuhtimiskapp IP40, juhtkarp IP45

Masin ei eralda “kolme jääki” ning müratase vastab standardile JB9969-1999.

Paigaldus, testimine, vastuvõtt ja järelteenindus

  1. Müüja peab ostjat teavitama masina valmimisest ja kutsuma tehasesse üle vaatama.
  2. Müüja peab esitama vastavad dokumendid ja vundamendijoonised 7 päeva jooksul pärast tellimuse kinnitamist.
  3. Kui ostja soovib, et müüja viiks läbi paigalduse ja testimise, katab müüja kulud Hiinas. Väljaspool Hiinat katab ostja (nt piletid, hotellid).
